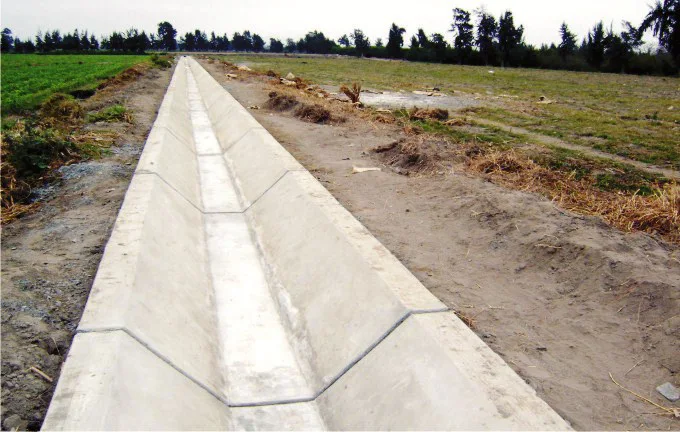

Saludos a toda la comunidad de planillas Excel para ingeniería civil: Civil Excel, les presento esta hoja de cálculo que les ayuda a realizar el cálculo, diseño y dimensionamiento hidráulico de canales trapezoidales, rectangulares, triangulares y circulares, utilizando la ecuación de Chezy Manning.
Diseño y dimensionamiento hidráulico de canales (Hoja de cálculo Excel)
Se realiza el diseño por tanteo o el diseño optimo a partir de datos imprescindibles, como el caudal, la pendiente, y el tipo de superficie del canal.
También realiza la comprobación ingresando los datos del canal en cuestión, la velocidad, pendiente y número de Froude.
Esta planilla Excel cuenta con las siguientes hojas de cálculo:
- Geometría conocida (Programa de cálculo por ecuación Chezy - Manning)
- Cálculo de tirante para caudal y geometría dada
- Diseño económico por caudal (Programa de cálculo por ecuación Chezy - Manning, diseño óptimo para caudal dado)
- Diseño económico por velocidad (Programa de cálculo por ecuación Chezy - Manning, diseño óptimo para velocidad dada)
- Diseño óptimo por número de Froude y velocidad dadas
- Datos importantes (Coeficientes de Manning según la superficie, viscosidades cinemáticas según fluido, rugosidad relativa de arena para tuberías)
La planilla también contiene los coeficientes de Manning según el material de la superficie del canal.
Esperamos que este aporte les sea útil a toda la comunidad de ingeniería civil, la Planilla fue Elaborada por Osman Carrillo Soto, a quien agradecemos y damos todo el credito...no olviden compartir las publicaciones...saludos a todos y tengan un buen día :D
Descarga: Aquí
