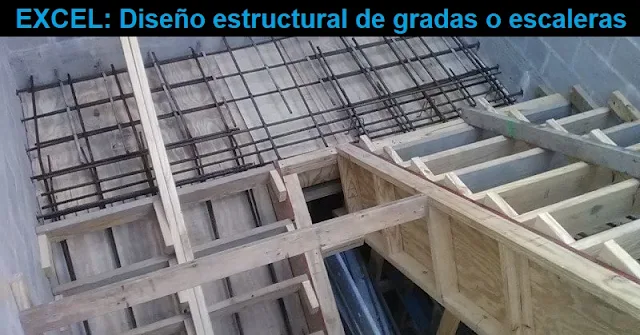

Buenos días a todos los miembros de nuestra web de planillas Excel para ingeniería civil: Civil Excel, ahora les presento una hoja de cálculo que les ayuda con el Cálculo estructural de escaleras (gradas), a continuación les presento una imagen preliminar y los detalles del funcionamiento de esta planilla.
Diseño estructural de gradas o escaleras
Principalmente es necesaria la geometría de la escalera (Dimensiones) y el modelo estructural.Los puntos que se consideran en esta planilla Excel son los siguientes:
- Datos de la escalera (Paso, contrapaso, ancho, número de escalones)
- Datos del material (Hormigón y acero)
- Cargas Actuantes (Acabado, sobre carga, peso propio)
Se realiza el análisis de cargas, se obtienen los esfuerzos cortantes y momentos, se obtienen las cantidades de acero para el momento positivo, para el momento negativo y para el refuerzo transversal (diámetros y espaciado de barras de acero), se realiza también la verificación de los esfuerzos cortantes.
Esperamos que esta planilla Excel relacionada con el cálculo estructural de escaleras les sea útil a toda la comunidad de ingeniería civil, si tienen algún aporte que desean compartir con nuestros colegas pueden hacerlo enviándolo a nuestro mail de contacto, nosotros realizaremos la publicación respectiva…esperamos sus opiniones…no olviden compartir nuestras publicaciones en sus redes sociales para que así lleguemos a más personas interesadas en temas de ingeniería civil…sin más palabras me despido…saludos a todos, el archivo se encuentra al final de la publicación:
Descarga: Aquí
